涂层涂料体积表面电阻率测试仪

一、符合标准：

GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》

ASTM D257-99《绝缘材料的直流电阻或电导试验方法》

GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

GB/T 1692-2008 《硫化橡胶 绝缘电阻率的测定》

GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》

GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》

GB/T 10064-2006_《测定固体绝缘材料绝缘电阻的试验方法》

二、概述

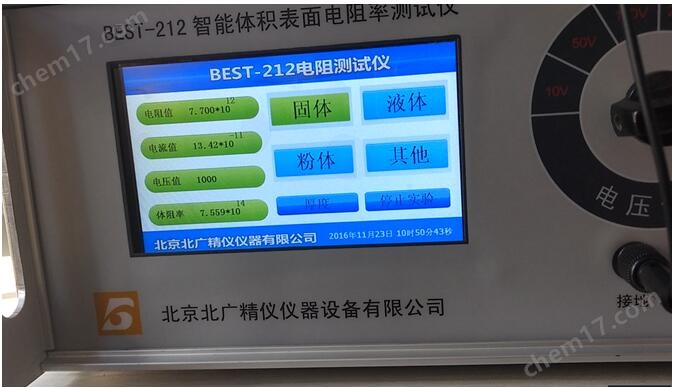

本仪器既可测量高电阻，又可测微电流。采用了美国Intel公司的大规模集成电路,使仪器体积小、重量轻准确度高。数字液晶直接显示电阻值和电流。量限从1×104Ω ～1×1018 Ω，是目前国内测量范围***宽，准确度的数字超高阻测量仪。电流测量范围为2×10-4 ～1×10-16Ａ。机内测试电压为

10V/50V/100V/250V/500V/1000V任意可调。本仪器具有精度高、显示迅速、性好稳定、读数方便，适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。

涂层涂料体积表面电阻率测试仪

三、技术参数

四、工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V

固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，

而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其

附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变

化，所以普通的高阻计是精度差、分辨率低。

本仪器是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以

电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流

过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而

变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高.

从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

五、典型应用

1、测量绝缘材料电阻(率)

2、测量防静电材料的电阻及电阻率

3、测量计算机房用活动地板的系统电阻值

4、测量防静电鞋、导电鞋的电阻值

5、光电二极管暗电流测量

6、物理,光学和材料研究

六、标准配置：

1、测试仪器：1台

2、.电源线：1条

3、测量线：3根（屏蔽线、测试接线、接地线）

4、使用说明书：1份

备注：

本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻

率或电导率，*符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、体积电阻系数和表面电阻试

验方法，ASTM D257 绝缘材料的直流电阻或电导试验方法　等标准要求。

七、使用方法
7.1接好电源线
确保电源为220VAC/50Hz
7.2接通电源
将电流电阻量程置于 104 档,电压量程置于10V，然后开机。
7.3调零
在"Rx"两端开路的情况下,调零使电流表的显示为0000 .注意：在"Rx"两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。完毕后关机。

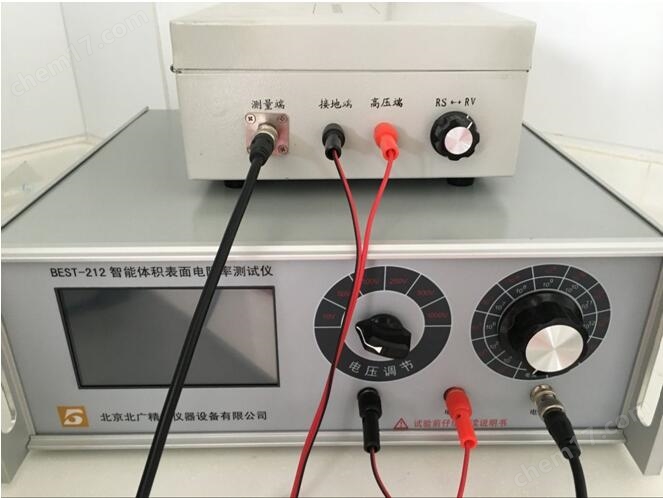

7.4连接线路
接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。
7.5选择合适的测量电压
电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;
7.6测试
测量时从低档位逐渐拔往，每拨一次稍停留1～2秒以使观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示"1"，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
7.7 测试完毕将电阻电流量程拔至"104 "档，电压量程调至10V后关闭电源
每测量一次均应将量程开关拨回到104"调零"档的量程位置以免开机或测量端短路时而损坏仪器。6.8 测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法，详见7.5节内容。
7.8体积电阻和表面电阻转换
在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。
八、绝缘材质电阻测试的影响因素

1、电阻测试时的注意事项

采用GB1410-89规定的电极时，应符合GB1410-89第6、7条规定。采用IEC340-5-1规定的电极时，不应有因电极电阻活污染引起的明显的测试误差。电极材料应再测量跳线抗腐蚀，不与北测材料反应。电极如施以10V电压，在不锈钢、非腐蚀性金属板（不是铅）商测试时，接触电阻应小于1*103欧姆。

2、环境温湿度

一般材料的绝缘电阻值随环境温湿度的升高而减小。相对而言，表面电阻（率）对环境湿度比较敏感，而体电阻（率）则对温度较为敏感。湿度增加，表面泄漏增大，导体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

3、测试时间

用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，后达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值。在通信电缆绝缘电阻测试方法中规定，在充电1分钟后读数，即为电缆的绝缘实测值。但是在实际上，此方法有些不妥，因为直流电压对被测材料加压时，被测材料上的电流是电容电流，既然是电容电流，就与电缆的电容大小有关，电容大需要充电的时间就长，特别是油膏填充电缆，就需要的时间要长一些。所以同一类型的电缆，由于长度不一样，及电容大小不一样，充电时间为一分钟时读数显然是不科学，还需进一步研究和探讨。

4、测试设备的泄漏

在测试中，线路中绝缘电阻不高的连线，往往会不适当地与被测试样、取样电阻等并联，对测量结果可能带来较大的影响。为此：为减小测量误差，应采用保护技术，在漏电流大的线路上安装保护导体，以基本消除杂散电流对测试结果的影响；高电压线由于表面电离，对地有一定泄漏，所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线，减少*，杜绝电晕放电；采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体，以避免由于该类原因导致测试值偏低。

5、测试电压（电场强度）

介质材料的电阻（率）值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。

值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。

若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。

6、测试仪器的准确使用

测试仪器很多厂家普通用高阻计、兆欧表，在工作时，仪器自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。使用前，首先要做好以下各种准备：

（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查仪器是否处于正常工作状态，主要检查其"0"和"∞"两点。兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在"0"位置，开路时应指在"∞"位置。

（5）仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。
